专业从事SMT检测设备16年
AOI/SPI/ICT中古设备供应商

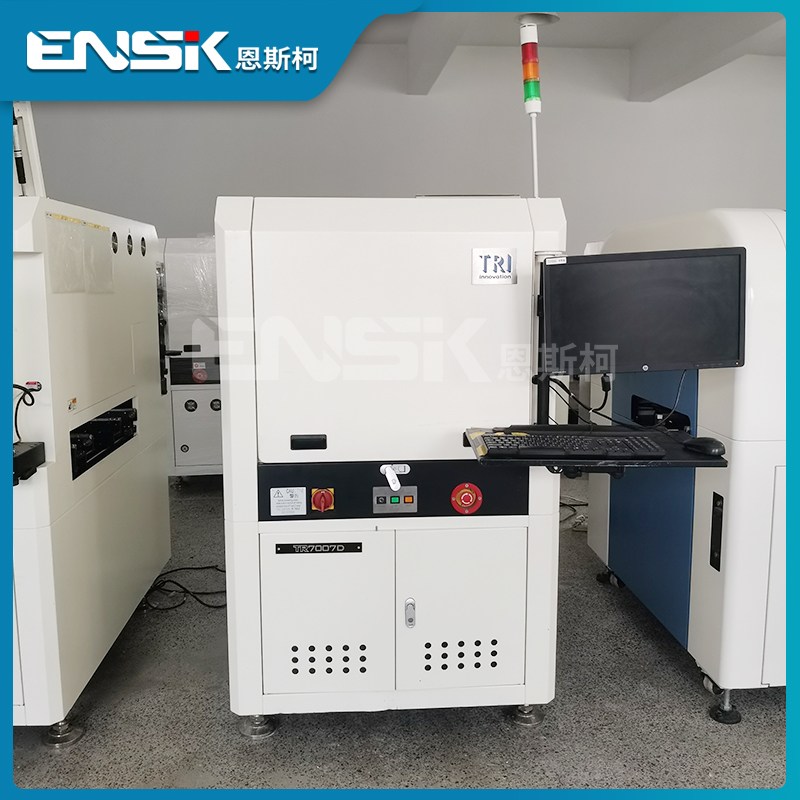

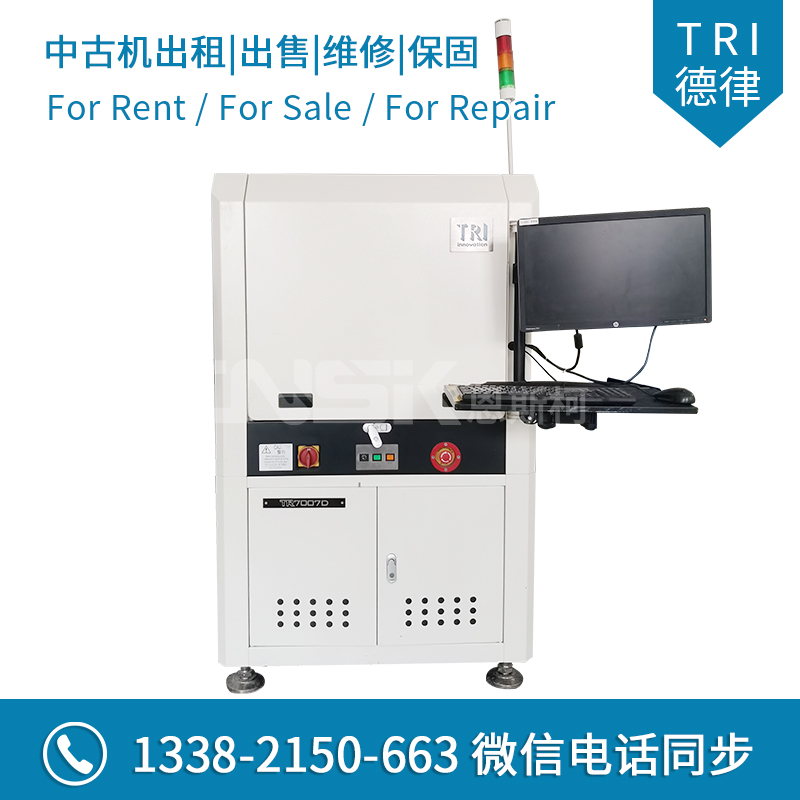

TR7007D SPI建基于新的3D投影技术，以具成本效益的解决方案提供优异的检验性能。TR7007D在线型检测系统，可自动优化检查路线以提供优良的性能表现。且TRI创新的智能板弯补偿系统可弥补检查过程中的板弯。搭配双光源数字条纹投影检测，TR7007D是可靠的SPI解决方案，可以提供精确的检测效能。
本公司销售的德律设备均为二手设备，成色好，性能稳定。服务工程人员均在原厂有5年以上工作经验，出货前，我们会整体检测，demo1-2个工作日再发货。
出租设备，服务保养，升级保固，均为我司工程人员处理；
出售设备整机保固3个月，部分重要部件保固1年，若出保，我司配件备货充足，可提供紧急维修。
买机/租机热线：13776054406（手机/微信号）贾先生
买机/租机热线：13382150663（手机/微信号）
德律高精度3D SPI
特性：
• 成像分辨率：10 µm/15 µm 可检测0201mm
• 优化的走停式设计较大精度
• 智能板弯补偿可免除PCB变形的问题
• 闭环（Closed Loop)反馈与前馈功能
规格参数:
| 光学系统 | |
| 成像方法 | 走走停停成像 |
| 摄像头 | 4 Mpix 或 12 Mpix（出厂设置） |
| 成像分辨率 | 6 μm、10 μm、15 μm（出厂设置） |
| 照明 | RGB 真彩 LED |
| 3D 技术 | 2 路数字条纹图案 |
| 视场 | 4 Mpix@ 10 µm：20.3 x 20.3 mm |
| 4 Mpix@ 15 µm：30.5 x 30.5 mm | |
| 12 Mpix@ 6 µm：24.4 x 18.4 毫米* | |
| 12 Mpix@ 10 µm：40.8 x 30.7 mm | |
| 12 Mpix@ 15 µm：61.2 x 46.1 毫米 | |
| * 6 μm 不适用于 TR7007D DL | |
| 检验性能 | |
| 成像速度 | 4 Mpix：3 FOV/秒 |
| 12 Mpix：2 FOV/秒 | |
| 12 Mpix CoaXPress：3 FOV/秒* | |
| 注：检测速度取决于PCB和检测条件 | |
| * 带有可选的 CoaXPress 升级 | |
| 高度分辨率 | @ 6 µm: 0.22 µm |
| @ 10/15 µm: 0.4 µm | |
| 最大限度焊料高度 | @ 6 µm: 210/420 µm |
| @ 10/15 µm: 420/840 µm | |

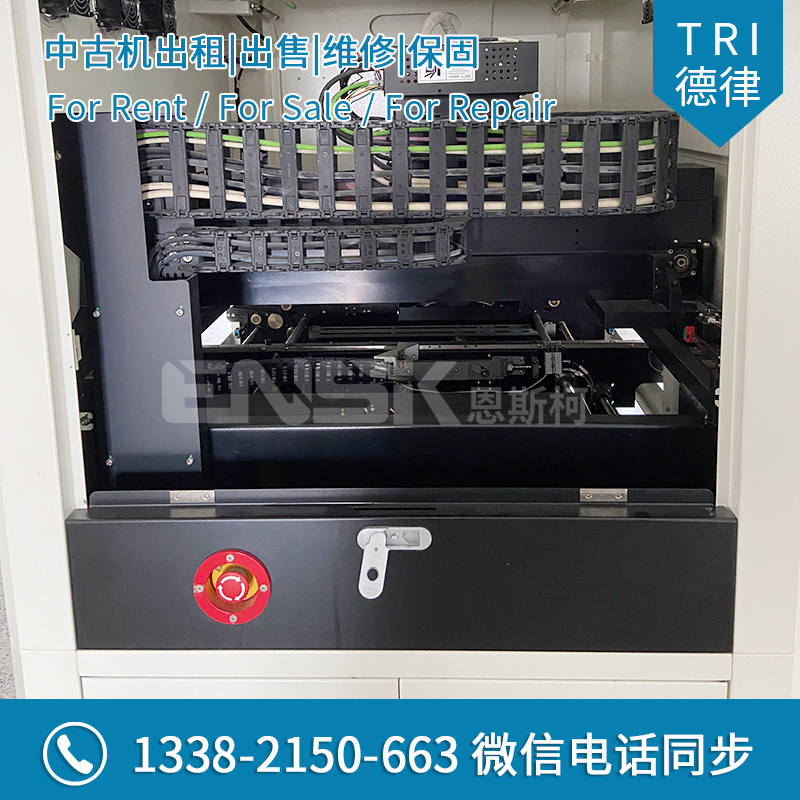

| 运动表和控制 | |
| X轴控制 | 滚珠丝杆+交流伺服控制器 |
| Y轴控制 | 滚珠丝杆+交流伺服控制器 |
| Z轴控制 | 滚珠丝杆+交流伺服控制器 |
| X-Y 轴分辨率 | 0.5 µm |
| Z 轴分辨率 | N/A |
| 可测尺寸 | |
| 最大 PCB 尺寸 | TR7007D：510 x 460 毫米* |
| TR7007D DL：510 x 310 mm x 2 通道，510 x 590 mm x 1 通道 | |
| * 6 μm 仅适用于最大 TR7007D。 PCB 尺寸为 330 x 310 毫米 | |
| PCB 厚度 | 0.6-5 毫米 |
| 最大 PCB | 重量 3 kg |
| 顶部间隙 | 25 毫米 |
| 底部间隙 | 40 毫米 |
| 边缘间隙 | 3 毫米 |
| 输送机高度 | 880 – 920 mm |
| * SMEMA 兼容 | |
| 检查功能 | |
| 缺陷 | 糊料不足 |
| 过度粘贴 | |
| 形状畸形 | |
| 缺少粘贴和桥接 | |
| 测量 | 高度 |
| 区域 | |
| 体积 | |
| 抵消 | |
| 外观 | |
| 宽x深x高 | TR7007D：1000 x 1400 x 1650 毫米 |
| TR7007D DL：1000 x 1500 x 1650 毫米 | |
| 注：不包括信号塔，信号塔高度520mm | |
| 重量 | TR7007D：675 公斤 |
| TR7007D DL：685 公斤 | |
