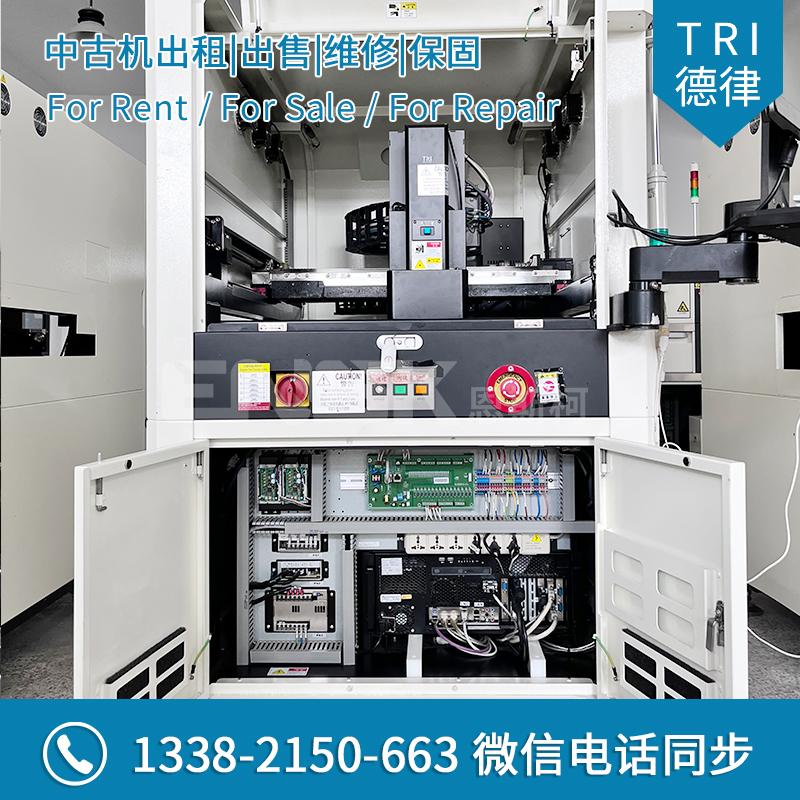

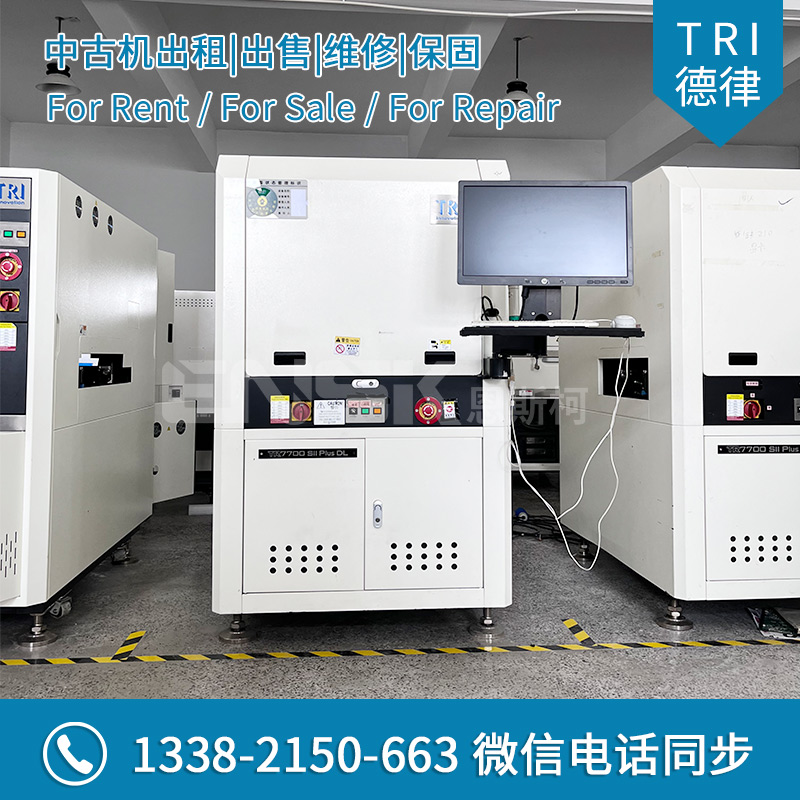

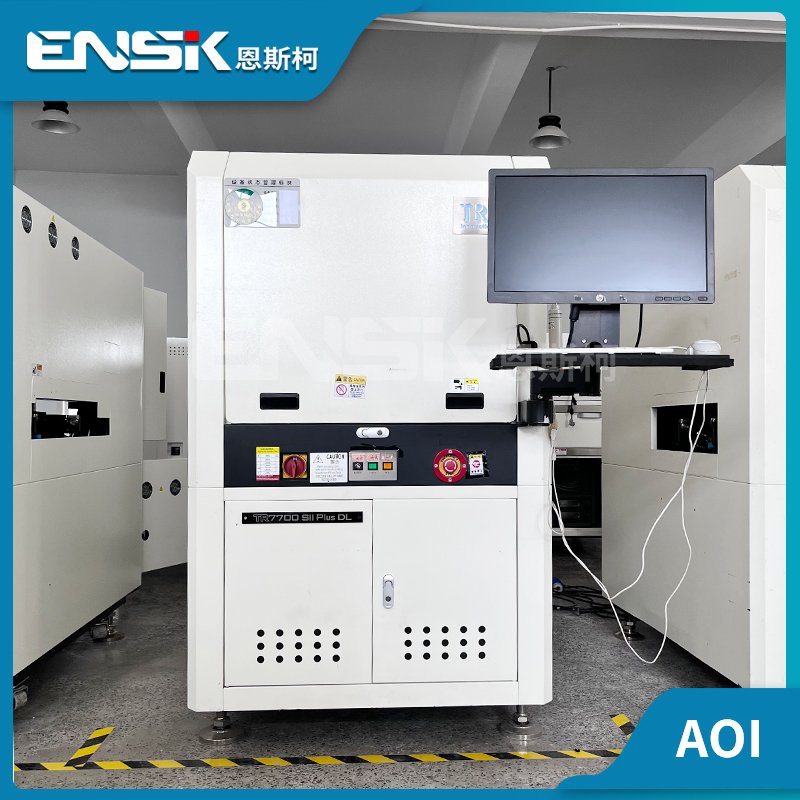

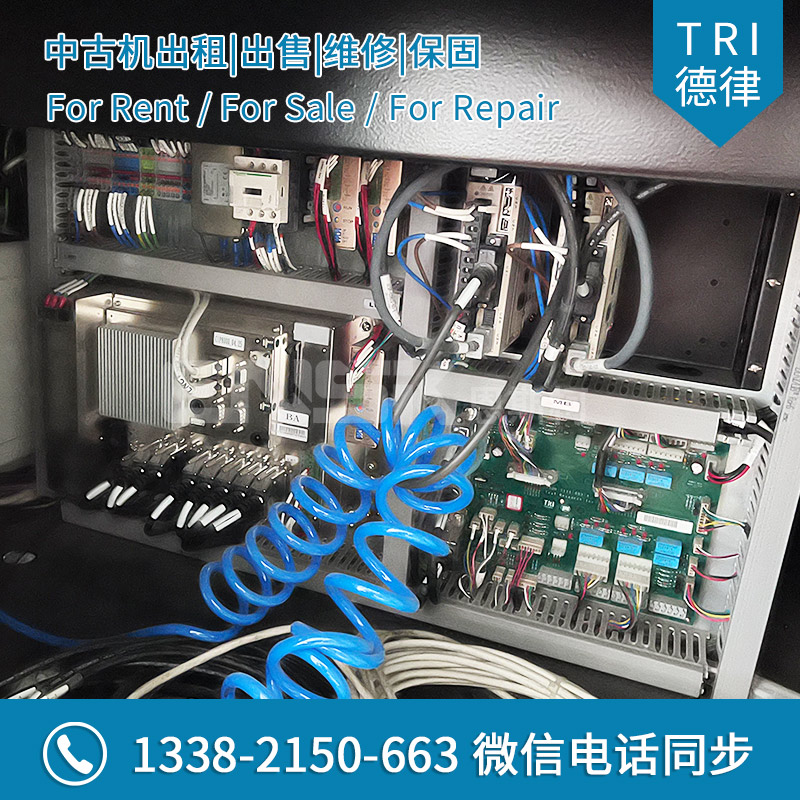

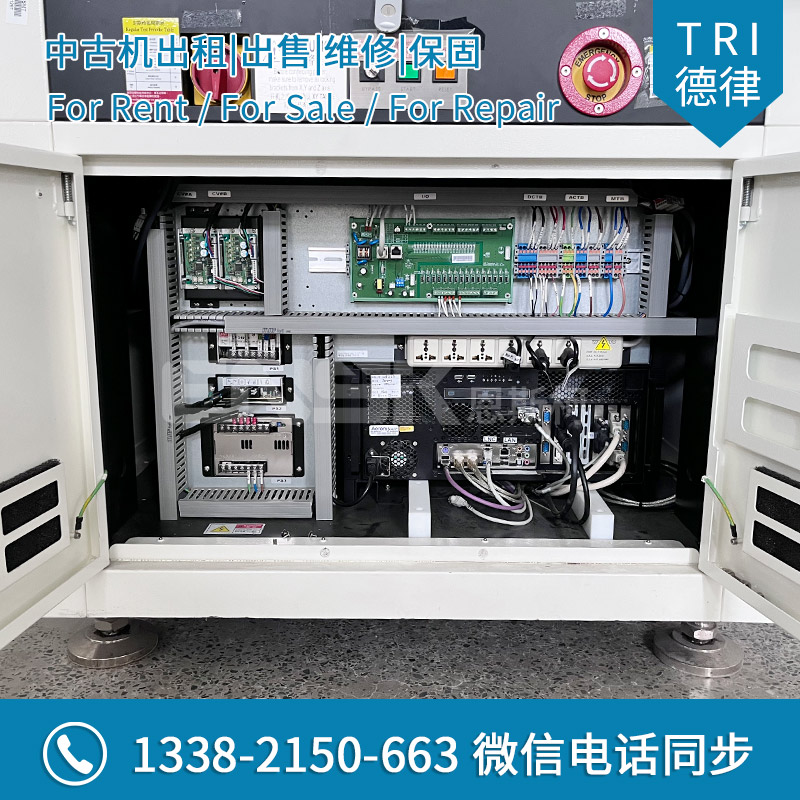

德律 TR7700 SII Plus DL 自动光学检测机 (AOI)

年份:2018
类别:AOI自动光学检测机
品牌:德律
型号:TR7700 SII Plus DL
区域:昆山
保固:整机保固3个月,重要部件保固1年。
专业从事SMT检测设备16年
AOI/SPI/ICT中古设备供应商
产品介绍

TR7700 SII Plus DL结合了流线型的外观设计与优良的高精度摄像系统和TRI多相位光源,可捕捉到全尺寸PCB板的细致影像。新一代检测软件结合了优痕的缺陷检测和简易型自动CAD编程,为一个可靠且经济型的AOI检测解决方案。


本公司销售的德律设备均为二手设备,成色好,性能稳定。服务工程人员均在原厂有5年以上工作经验,出货前,我们会整体检测,demo1-2个工作日再发货。

出租设备,服务保养,升级保固,均为我司工程人员处理;

出售设备整机保固3个月,部分重要部件保固1年,若出保,我司配件备货充足,可提供紧急维修。


买机/租机热线:13776054406(手机/微信号)贾先生


买机/租机热线:13382150663(手机/微信号)徐先生


特性:

• 最大可测:510 x 310 mm x 2 lanes, 510 x 590 mm x 1 lane

• 10 µm或15µm光学分辨率

• 具弹性的高速动态或走停式取像AOI

• 智能自动输送带可快速切换不同产品

• 智能化简易编程介面,具备多件与异物检测功能


规格参数


光学系统
成像方法动态成像或选择配置上的走走停停
顶部相机 4 或 9 或 12 Mpix 高速彩色相机(出厂设置)
角度相机 N/A
成像分辨率 6 µm、10 µm、15 µm(出厂设置)
照明多相RGB+W LED
3D 技术不适用
最大3D 范围 不适用
检验性能
成像速度 4 Mpix@ 10 µm 动态成像:60 cm²/sec
4 Mpix@ 15 µm 动态成像:120 cm²/sec
9 Mpix@ 10 µm 动态成像:72 cm²/sec
12 Mpix@ 6 µm 动态成像:40 cm²/sec
4 Mpix@ 10 µm 走走停停:4.5 FOV/秒
4 Mpix@ 15 µm 走走停停:4.5 FOV/秒

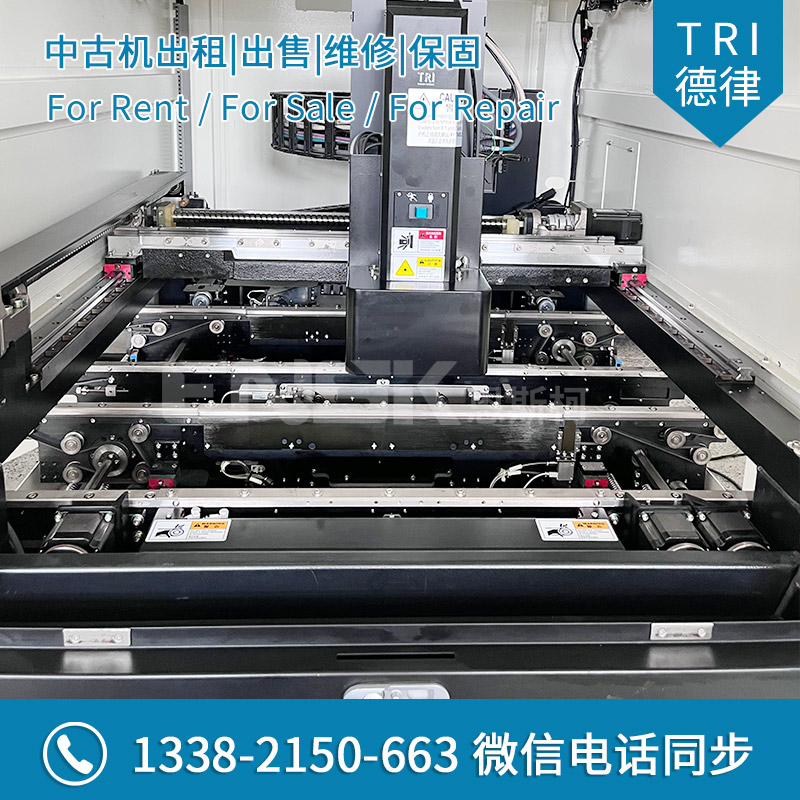

运动表和控制
X轴控制滚珠丝杆+交流伺服控制器
Y轴控制滚珠丝杆+交流伺服控制器
Z 轴控制 N/A
X-Y 轴分辨率 1 µm
可测尺寸
最大 PCB 尺寸 TR7700 SII Plus@ 10 µm、15 µm:510 x 460 mm
TR7700 SII Plus@ 6 µm:400 x 400 mm
TR7700 SII Plus DL@ 10 µm、15 µm:510 x 310 mm x 2 道、510 x 590 mm x 1 道
TR7700 SII Plus DL@ 6 µm:400 x 310 mm x 2 通道,400 x 400 mm x 1 通道
PCB 厚度 0.6-5 毫米
最大 PCB 重量 3 kg
顶部间隙 10 µm、15 µm:25 mm [48 mm 可选◎※]
6 微米:25 毫米

◎吹气模块不适用于此选项
 ※此选项仅适用于4 Mpix 相机
底部间隙 10 µm、15 µm:40 mm [100 mm 可选]

6 微米:40 毫米
边缘间隙 3 mm [5 mm 可选]
输送机内联
高度:880 – 920 毫米

* SMEMA 兼容
检查功能
组件缺失
立碑
广告牌
极性
回转
转移
错误标记 (OCV)
有缺陷的
上下翻转
额外组件
异物
焊锡过量焊锡
焊料不足
桥接
通孔引脚
提升的铅
金手指
划痕/污染
外观
WxDxH TR7700 SII Plus:1000 x 1400 x 1650 毫米
TR7700 SII Plus DL:1000 x 1500 x 1650 毫米

注:不包括信号塔,信号塔高度520mm
TR7700 SII Plus:600 公斤
TR7700 SII Plus DL:650 公斤
