年份:2020
类别:AOI自动光学检测机
品牌:德律
型号:TR7700 SIII DT
区域:昆山
保固:整机保固3个月，重要部件保固1年。

专业从事SMT检测设备16年

AOI/SPI/ICT中古设备供应商

产品介绍

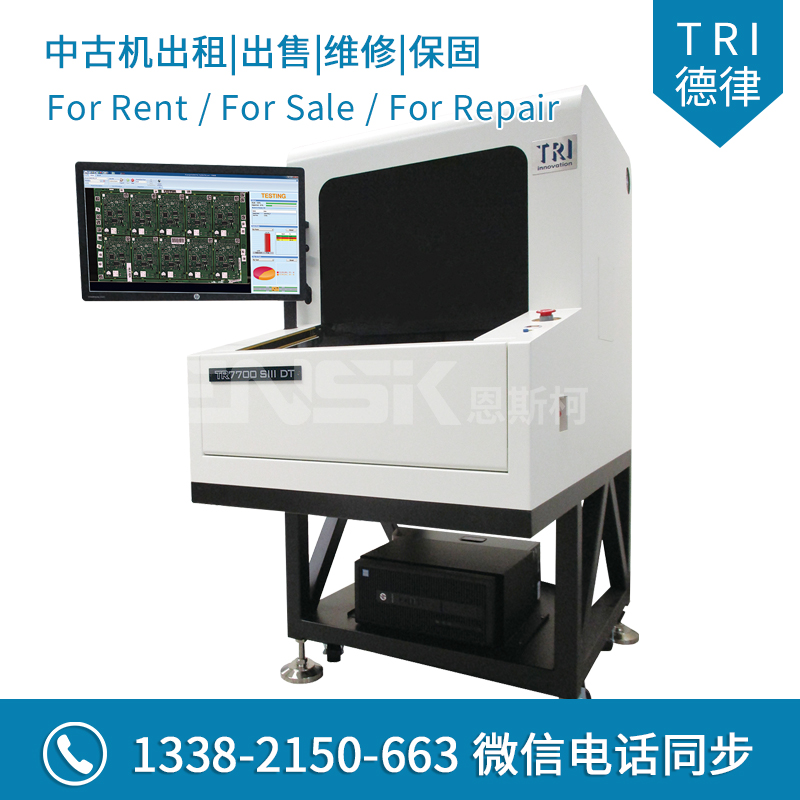

TR7700 SIII DT是一台高性能的离线型AOI解决方案，拥有高精度和易用性等优点。使用TRI的多相位光源和新一代的检测软件，TR7700 SIII DT具备快速和简易编程等优良的缺陷检测功能，非常适合变化度高生产线。

买机/租机热线：13776054406（手机/微信号）贾先生

TR7700L SIII DT5.jpg

特点：

• 高质量高精度离线型AOI

• 快速多相位动态取像

• 优良的演算法和多相位光源将误判降至最低.

规格：

Optical System/光学系统
Imaging Method/成像方法	Dynamic Imaging/动态成像
Top Camera	4 Mpix
Angle Camera	N/A
Imaging Resolution	10 µm, 15 µm (factory setting)
Lighting	Multi-phase RGB+W LED
3D Technology	N/A
Max. 3D Range	N/A
Inspection Performance/检验性能
Imaging Speed	4 Mpix@ 10 µm: 60 cm²/sec
Imaging Speed	4 Mpix@ 12.5 µm: 120 cm²/sec
Motion Table & Control/运动表和控件
X-Axis Control	Ballscrew + AC-servo controller
Y-Axis Control	Ballscrew + AC-servo controller
Z-Axis Control	N/A
X-Y Axis Resolution	1 µm
Board Handling/板处理
Max PCB Size	TR7700 SIII DT: 330 x 250 mm
Max PCB Size	TR7700L SIII DT: 510 x 460 mm
PCB Thickness	3 mm
Max PCB Weight	3 kg
Top Clearance	25 mm [48 mm optional]
Bottom Clearance	TR7700 SIII DT: 100 mm
Bottom Clearance	TR7700L SIII DT: 50 mm
Edge Clearance	3 mm
Conveyor	Manual
Inspection Functions/检查功能
Component	Missing
	Tombstoning
	Billboarding
	Polarity
	Rotation
	Shift
	Wrong Marking (OCV)
	Defective
	Upside Down
	Extra Component
	Foreign Material
Solder	Excess Solder
	Insufficient Solder
	Bridging
	Through-hole Pins
	Lifted Lead
	Golden Finger
	Scratch/Contamination
Dimensions/尺寸
WxDxH	TR7700 SIII DT: 860 x 1100 x 1350 mm
WxDxH	TR7700L SIII DT: 980 x 1345 x 1490 mm
Weight	TR7700 SIII DT: 340 kg
Weight	TR7700L SIII DT: 385 kg
